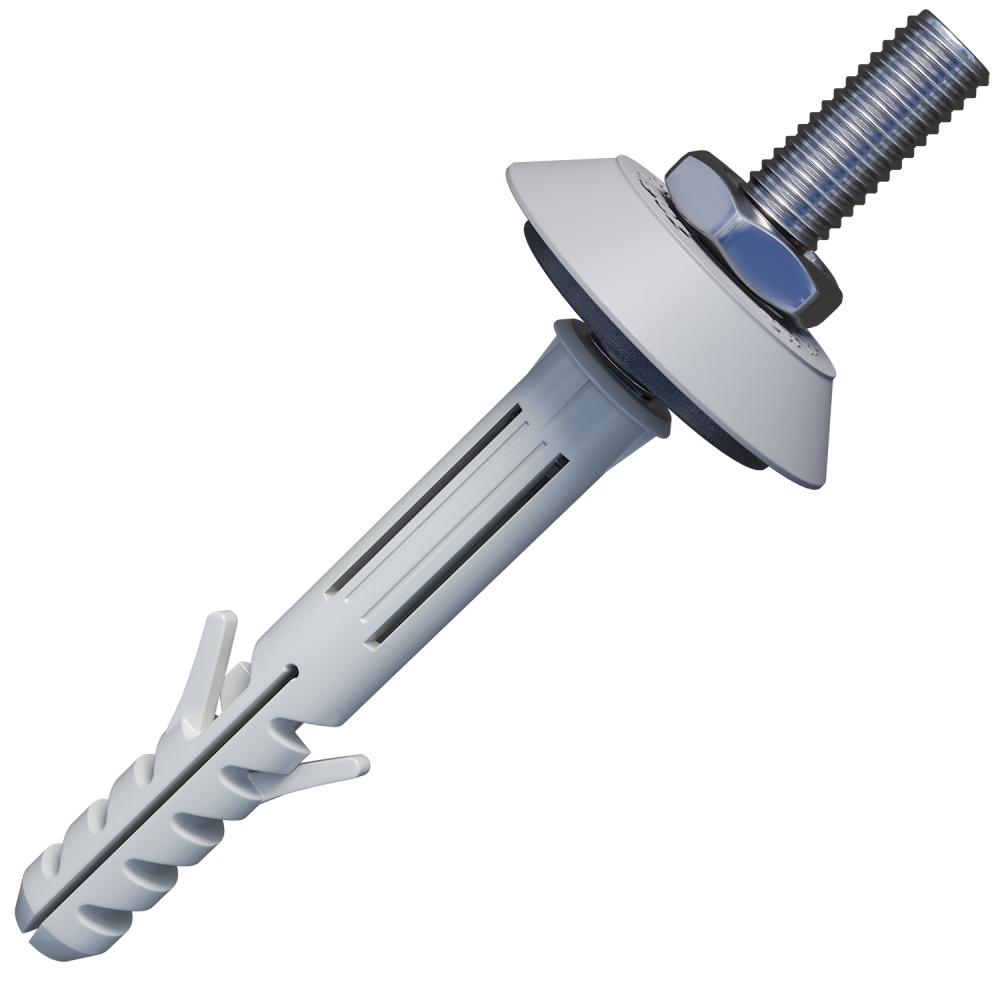

ZOFITHERM hmoždinka HZ M10 do ZDIVA SV.ŠEDÁ 7035 s krytkou pro objímky svodu ZT.105.02

Popis ZOFITHERM hmoždinka HZ M10 do ZDIVA SV.ŠEDÁ 7035 s krytkou pro objímky svodu ZT.105.02

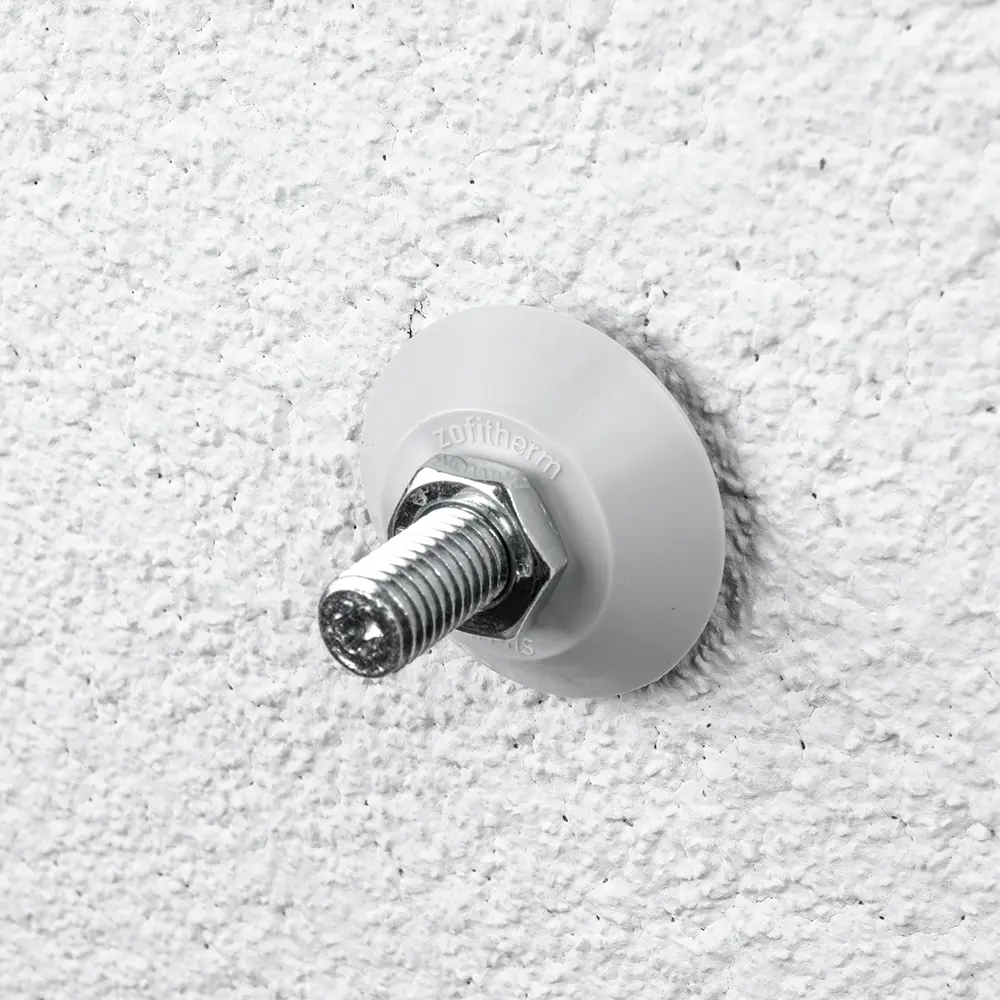

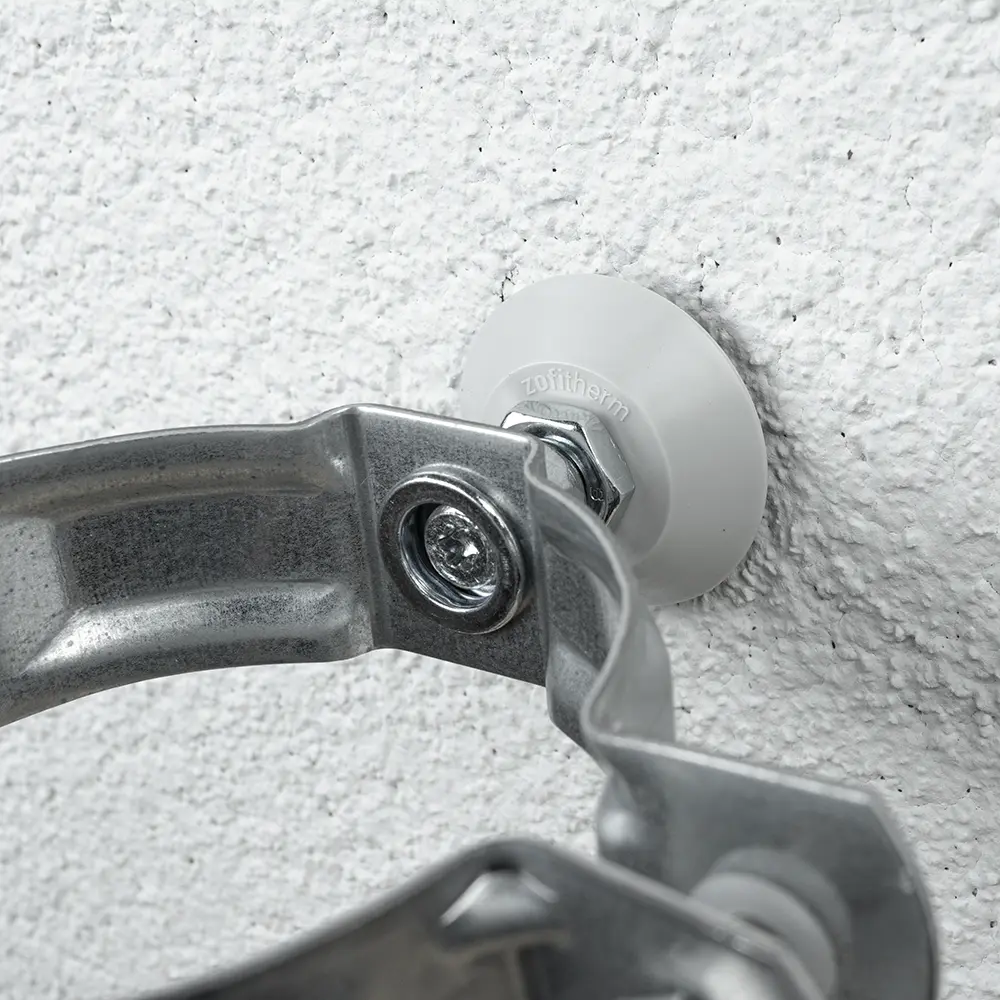

ZOFITHERM HZ M10 hmoždinka je elegantní a funkční způsob uchycení šroubovacích objímek dešťových svodů do všech typů zdiva a jádrových omítek. Součástí hmoždinky je krytka, která 100% zakrývá a těsní napojení hmoždinky na omítku a výsledný spoj je funkční a detail esteticky dokonalý.

Použití

Hmoždinka ZOFITHERM HZ je vhodná do stavebních materiálů: A, B, C, D, E: beton, cihla plná pálená, plné vápenopískové cihly, dutinové panely z lehčeného betonu, svisle děrované cihly, děrované vápenopískové cihly, pórobeton, lehčený beton.Kotvení dešťových svodů do kontaktního zateplovacího systému bez tepelného mostu

• Uchycení objímky: šroub na matice M10
• Přímá montáž do zdiva
• Rychlá a jednoduchá montáž
• Kotevní hloubka: 80 mm

Materiál

HZ hmoždinka je vyrobena z kvalitního a vysoce odolného nylonu v kombinaci s ocelovým šroubem. Plastová krytka 40 mm je UV stabilní a dodáváme ji v 5-ti nejčastěji používaných RAL odstínech střešních svodů.

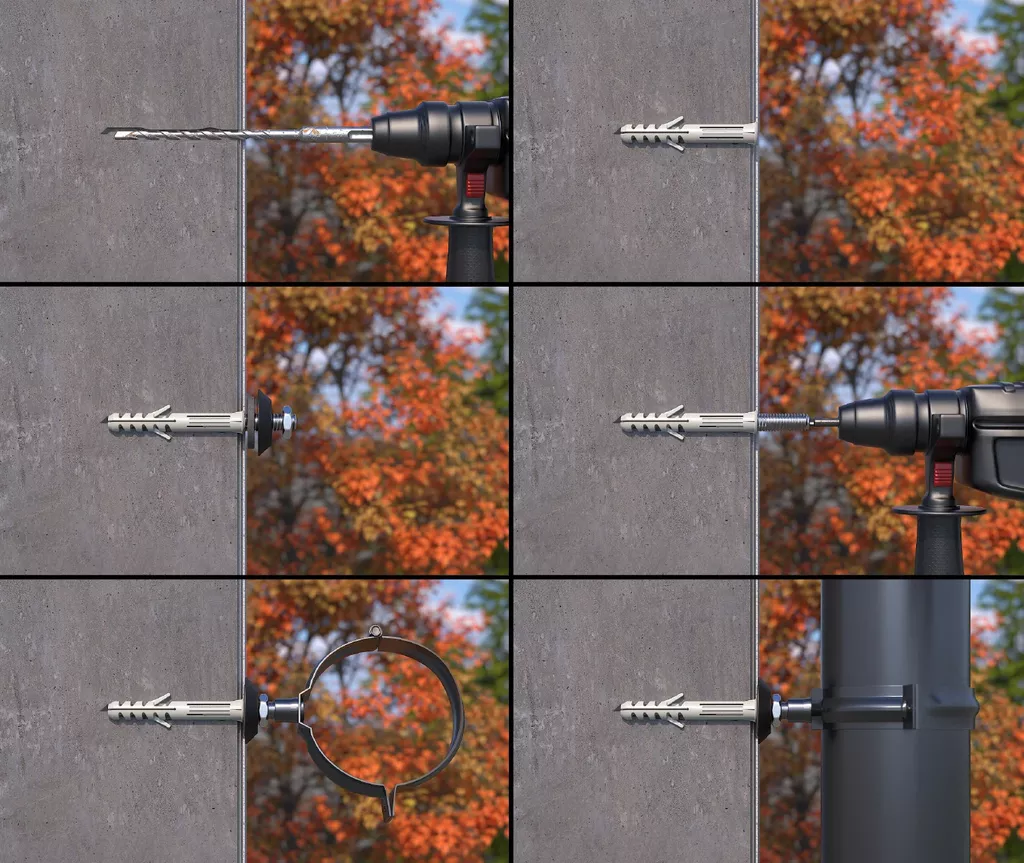

Postup montáže

Hmoždinka HZ je určená k přímemu uchycení do ZDIVA do převrtaného otvoru o průměru ø 14 mm. Kompletní postup uvádíme v přiloženém PDF souboru.

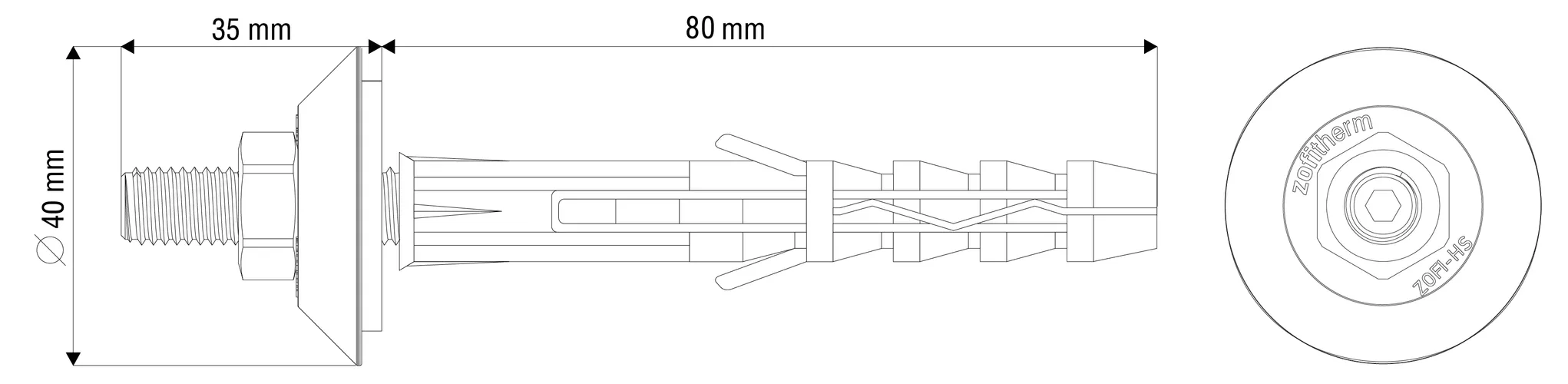

Technické údaje

• Rozměr hmoždinky: 14×80 mm
• Kotevní hloubka: 80 mm
• Průměr vrtáku: 14 mm
• Kombišroub: 10×120 mm
• Průměr krytky: 40 mm
• Pohon: BIT TORX T25
• Připojovací závit: M10
• Délka závitové části: 35-40 mm
• Vzdálenost objímky od fasády: 35-40 mm
• Počet ks v balení: 50 ks

Soubory ke stažení

• Technický list
• Prohlášení výrobce
• Montážní návod do izolace
