ZOFITHERM hmoždinka HS M10 do izolace ANTRACIT 7016 s krytkou pro objímky svodu ZT.104.04

Popis ZOFITHERM hmoždinka HS M10 do izolace ANTRACIT 7016 s krytkou pro objímky svodu ZT.104.04

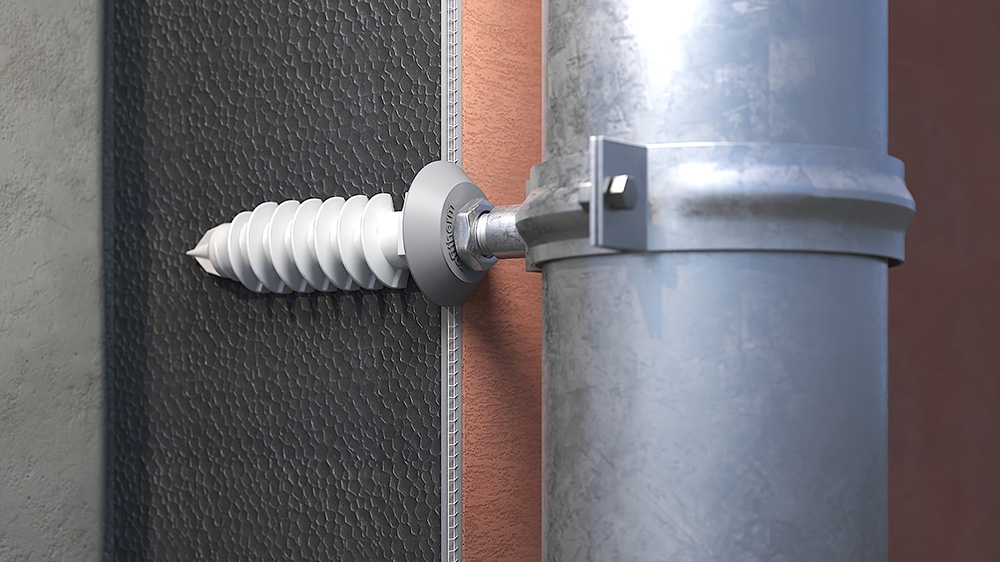

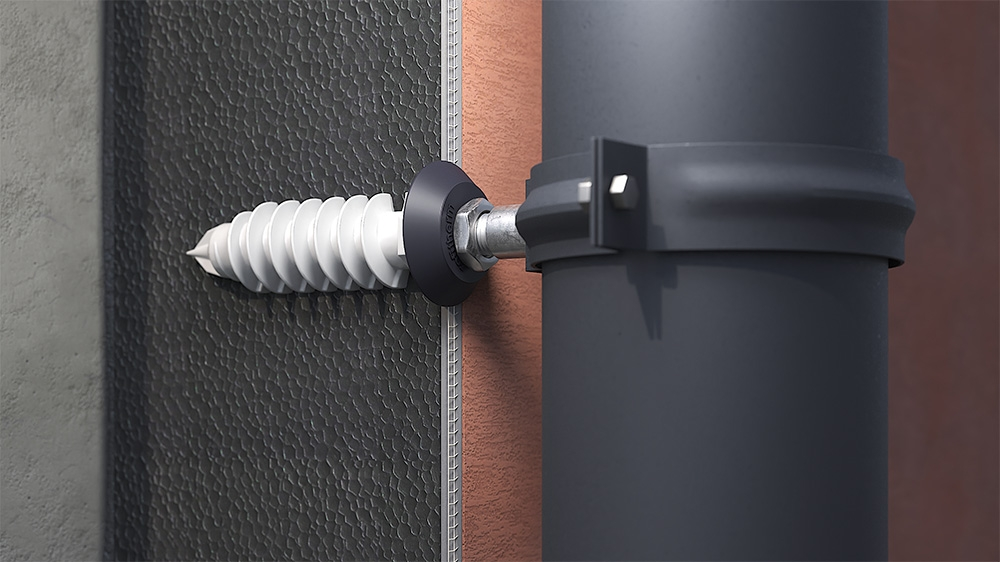

ZOFITHERM HS M10 hmoždinka zajistí elegantní a funkční způsob uchycení šroubovacích objímek dešťových svodů do zateplené fasády. ZOFITHERM HS eliminuje nežádoucí tepelný most, spolehlivě nahrazuje objímku svodu s kovovým trnem a zajišťuje pevné spojení s fasádním tepelným izolantem, nenarušuje funkčnost fasádního zateplovacího systému.

Použití

ZOFITHERM HS je vhodná pro kotvení do všech typů fasádních tepelně izolačních materiálů (EPS, XPS, PUR, PIR, MW podélné vlákno, EPS soklové desky) na kterých je aplikovaná výztužná armovací vrstva.
Kotvení dešťových svodů do kontaktního zateplovacího systému bez tepelného mostu

• Uchycení objímky: šroub na matice M10
• Přímá montáž do polystyrenu bez předvrtání
• Možnost montáže po nanesení finální omítky
• Rychlá a jednoduchá montáž
• Nosnost kotvy až 8kg
• Délka hmoždinky: 10 cm
• Minimální tloušťka izolace, do které lze hmoždinku použít je 10 cm

Materiál

ZOFITHERM NZ hmoždinky jsou vyrobeny z kvalintího a odolného nylonu s přiloženým ocelovým šroubem v 5-ti nejčastěji používaných RAL odstínech. Šroubky jsou opatřeny těsnící podložkou EPDM pro zajištění vodotěsnosti spoje šroubku a lišty. Podložky jsou ve stejném RAL odstínu jako šroubky a hliníkové LNF lišty pro ukončení nopové fólie.

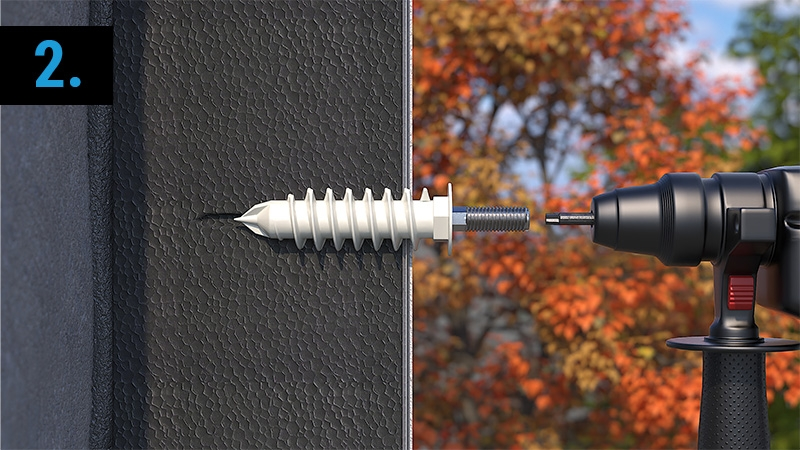

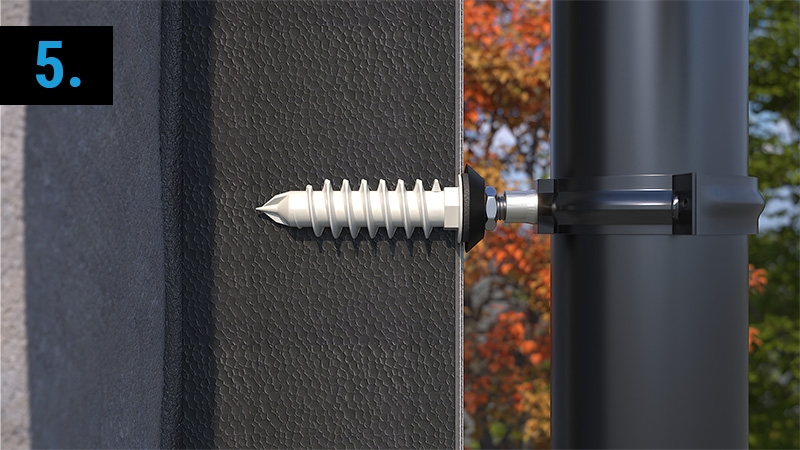

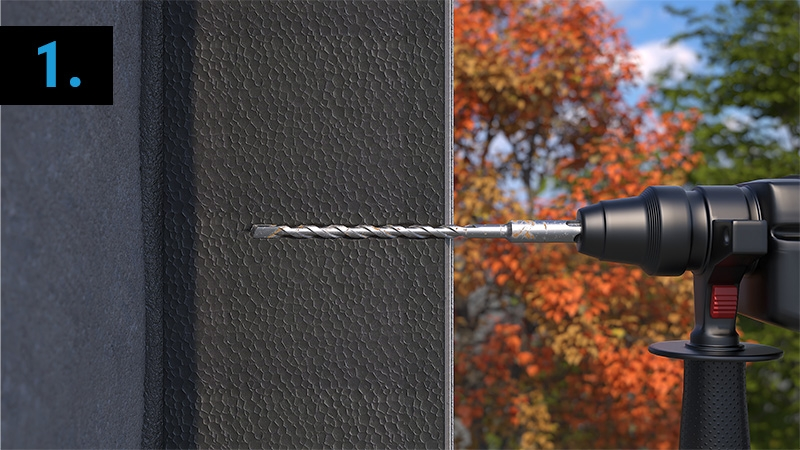

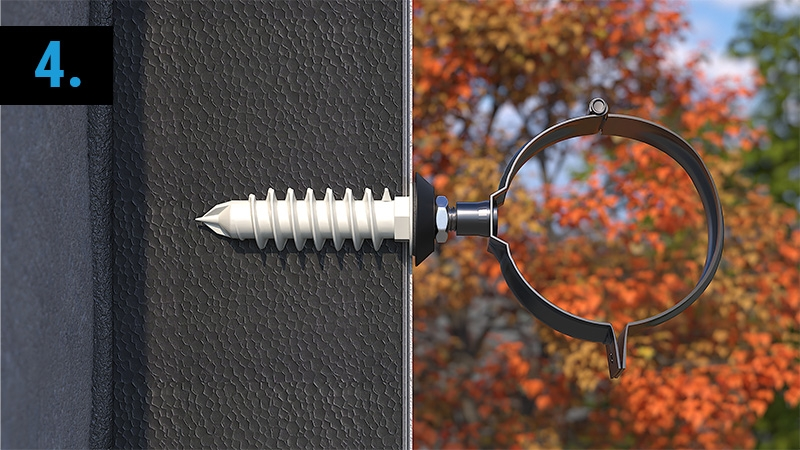

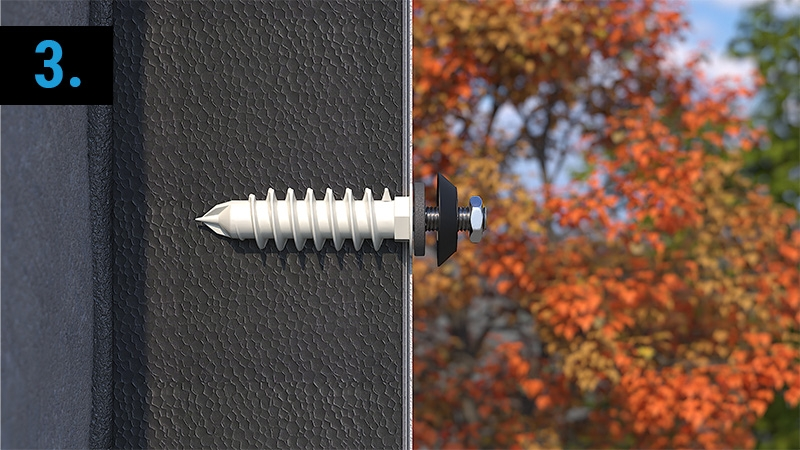

Postup montáže

Hmoždinka ZOFITHERM HS je vhodná pro kotvení svodů do zateplené fasady bez použití speciálního nářadí. Na našroubovanou hmoždinku se jednoduše našroubuje objímka svodu s maticí M10.

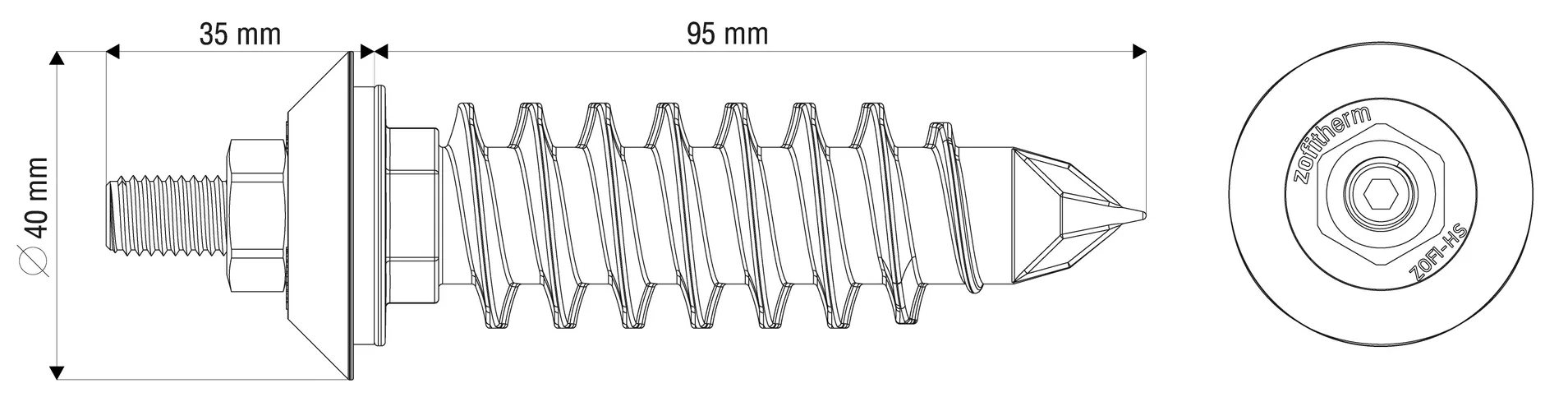

Technické údaje

• Délka hmoždinky: 95 mm
• Min. hloubka zašroubování: 95 mm
• Průměr krytky: 40 mm
• Pohon: BIT TORX T25
• Připojovací závit: M10
• Matice: M10
• Délka závitové části: 35 mm
• Vzdálenost objímky od fasády: 35 mm
• Počet ks v balení: 50 ks (prodáváme na ks)
